Данное руководство будет полезным при разработке проектов и монтаже дождевальных поливочных систем на загородных участках. Все инструкции, советы и рекомендации приводятся в предельно простом формате.
Планирование и дизайн территории
- Проектные работы начинают с замеров территории и составлении ее подробной схемы с указанием места расположения жилых и хозяйственных построек. План лучше всего выполнять на отдельном листе бумаги с соблюдением масштаба и размеров объектов. Обязательно включите в схему подъездные дороги, террасы, садовые дорожки, тротуары и ограды. По возможности не упустите из внимания расположение газонов, плодово-ягодных и декоративных кустарников и деревьев.
- Схему перенесите на миллиметровую бумагу в масштабе 1:100 или 1:200. Это позволит упорядочить наброски и получить максимально цельный и приближенный к реальности план участка.
- Участок разделите на сегменты: передний, задний и боковой двор, тенистые зоны, газон, кустарники, деревья. Сегменты обозначьте буквами латинского алфавита A, B, C, D и т.д.
Пропускная способность дождевальной системы
Для разработки проекта максимально эффективной и в то же время рациональной с экономической точки зрения системы поливы следует для начала рассчитать ее пропускную способность, то есть определить доступный для ирригации объем воды.
Если система будет подключаться к центральному водоснабжению ориентируйтесь на этапы рассмотренные ниже.
Если забор воды будет производиться из колодца, скважины, расположенного рядом с участком водоема, следует запросить в компании, которая будет устанавливать насос, технические характеристики по его входному объему, мощности, производительности и напряжению.
- Давление воды (кПа, бар). Чтобы измерить давление воды в системе специальный датчик присоедините к водопроводному крану, расположенному на участке или в доме. Убедитесь, что все остальные смесители не используются и находятся в закрытом состоянии. Включите воду и запишите показатель статического давления с датчика в кПа или барах.
- Объем воды (л/мин). Для определения доступного для полива объема воды нам понадобятся следующие данные:
- Диаметр счетчика водоснабжения. Как правило, эта информация указана на его корпусе. Стандартные диаметры: 15, 20 и 25 мм. В некоторых случаях водопровод напрямую соединяется с центральной системой водоснабжения без установки счетчиков. В этом случае будем использовать диаметр трубы, подводящей воду к дому.
- Диаметр подводящих труб. Для этого необходимо измерить обхват труды. Далее взять большую емкость и засечь время, необходимое для ее наполнения.
Чтобы рассчитать объем воды, воспользуемся следующей формулой:
V / t x 60=Q, где
V - объем емкости в литрах.
t - время наполнения емкости в секундах.
Q - соответственно объем воды в л/мин.
Подбор головок дождевателей
В настоящее время на рынке представлены три вида дождевателей, предназначенных для использования на частных участках:
- роторные дождеватели, отличающиеся большим радиусом полива;
- струйные роторные модели;
- разбрызгивающие фиксированные устройства малого радиуса.
Первые два вида дождевателей не предназначены для установки на одном участке с фиксированными устройствами малого радиуса.
- Дождеватели роторного типа большого радиуса обеспечивают полив участка площадью до 8х8 м.
- Устройства малого радиуса действия рассчитаны на полив участков, чья площадь не превышает 8х8 м.
- Системы микрополива обеспечивают подачу воды непосредственно к основанию и корням растений. Это становится возможным благодаря специальным гибким трубкам, разбрызгивателями капельным отверстиям, предусмотренным в конструкции микродождевателей.
К этим видам дождевателей относятся модели с выдвижной штангой, которые устанавливаются на уровне поверхности земли, а также кустарниковые головки, которые монтируются на штанге, возвышающейся над землей. Площадь участка 8х8 метров является скорее ориентировочным параметром, чем обязательным для исполнения правилом. Пожалуй, единственное, на что следует обращать внимание при выборе оптимального варианта разбрызгивающих головок - это их рентабельность. В частности, при установке дождевателей роторного типа большого действия задействуется меньшее количество труб, клапанов и других комплектующих.

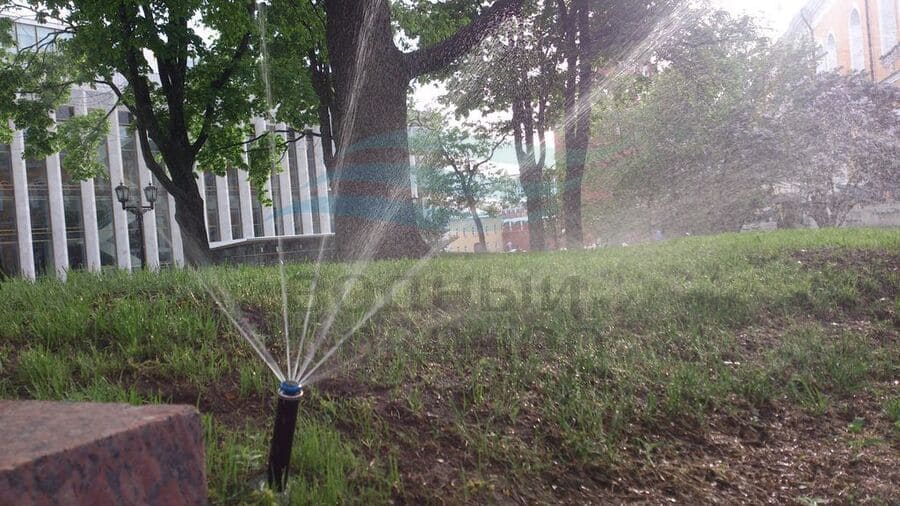

Определение местоположения дождевателей
Решите, где именно на участке будут установлены дождеватели большого или малого радиуса действия. В идеале расстояние между моделями большого радиуса составляет 8-12 метров, малого радиуса - 3-5 метров. Такой подход обеспечивает максимально равномерное и эффективное распределение воды при поливе.
- Не рекомендуется использовать на участке разные типы дождевателей.
- Головки дождевателей не стоит устанавливать далеко друг от друга.
- При планировании работ ориентируйтесь на показатели, приведенные в инструкции по эксплуатации дождевателей.
Оптимальное расстояние между головками дождевателей определяется с учетом площади участка, нуждающегося в поливе.
Этап 1
Для достижения желаемых результатов критически важное значение имеют углы участка. Поэтому укажите в каждом углу плана дождеватель, после чего с помощью циркуля начертите дугу, которая будет обозначать зону полива.
Этап 2
Если струи дождевателей не достигают друг друга, необходимо предусмотреть установку по периметру участка дополнительных головок. Также с помощью циркуля очертите зоны полива этих головок.
Этап 3
Убедитесь, что струи воды от дождевателей, установленных по периметру, достигают головок, расположенных на противоположной стороне участка. Если этого не происходит, дополнительные головки следует разместить по центру участка. Убедитесь, что после проведенных работ обеспечивается покрытие всей площади участка.
Закругленные участка
Для удобства закругленные участки можно представить с помощью прямых линий. В этом случае размещение головок дождевателей можно выполнять также, как на участках прямоугольной или квадратной формы. Для закругленных участков лучше всего подходят сопла с регулируемой зоной покрытия.
Разбивка дождевателей на зоны
Помимо ситуаций, когда речь идет об очень маленьких участках, вы с большой долей вероятности, столкнетесь с тем, что воды будет не хватать для полива всей территории за один раз. При определении границ зоны полива рекомендуем обращать внимание не только на солнечное освещение, но и потребность растений в поливе. Это позволит лучше контролировать и более рационально распределять воду при ежедневном поливе участка.
Указание зон
Разбейте территорию загородного участка на зоны, начиная с сегмента А:
- Учитывайте значение давления. Это позволит определить оптимальное расстояние между соседними дождевателями.
- С помощью инструкции по эксплуатации запишите на плане пропускную способность каждого дождевателя, установленного на участке.
- Сумму указанных значений разделите на объем воды (Q).
- Округлите полученную цифру в большую сторону - мы нашли необходимое количество зон для нашего участка.
- Теперь разделите дождеватели таким образом, чтобы каждая зона получила примерно одинаковую пропускную способность.
- Обозначьте клапаны зон: зона 1, зона 2 и т.д.
- Нанесите на план места установки дождевателей, разбейте дождеватели по обозначенным ранее зонам.

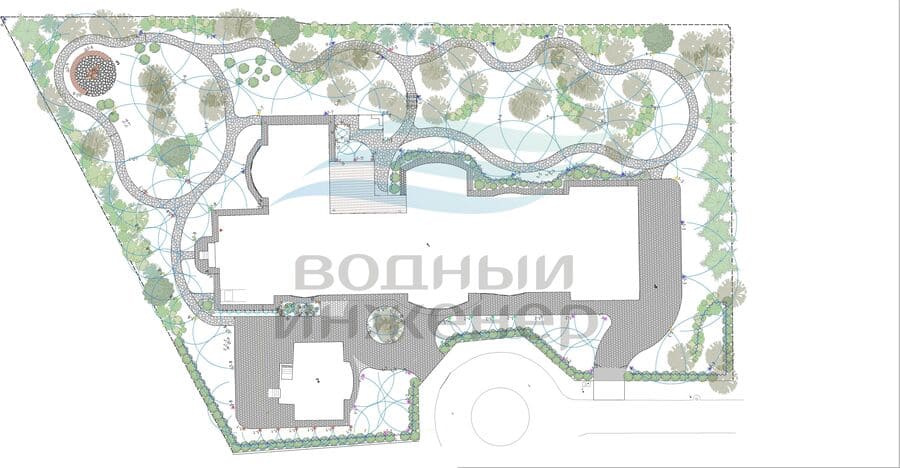

Расположение клапанов. Рабочая схема и размеры трубопроводов
У каждой зоны на плане должен быть собственный клапан. Он отвечает за пуск воды к дождевателям. Поэтому при проектировании необходимо указать клапан каждой зоны, а затем сгруппировать их в единый блок (клапанную коробку).
Определите место установки клапанной коробки. Количество клапанных коробок может быть любым. Для упрощения ремонта и технического обслуживания мы рекомендуем размещать клапанные коробки в месте, которое находится в свободном доступе.
Латеральная труба
Для сборки и установки дождевальных систем используются полиэтиленовые или поливинилхлоридные трубы.
- На плане соедините с помощью прямых линий все головки дождевателей, установленные в одной зоне. В идеале при прокладке труб следует избегать поворотов.
- Линия от дождевателей к клапану также должна быть как можно более прямой.
- Диаметр трубы, которая соединяет последний и предпоследний дождеватель между собой должен составлять 25 мм.
- Чтобы определить оптимальный диаметр следующей трубы, необходимо суммировать расход воды двух соседних дождевателей.
- Прибавьте значение расхода воды следующего дождевателя к уже имеющейся сумме.
- Продолжайте расчеты до тех пор, пока не достигните клапана.
Основная линия
- Определите место соединения системы. Как правило, оно находится между регулятором давления и счетчиком водоснабжения.
- С помощью максимально прямой линии соедините между собой клапанные коробки, и точку соединения системы.
- Труба, которая используется на основной линии должна быть на размер больше боковой трубы.
Обзор проекта
На этом процесс разработки проекта системы полива завершен. Еще раз проверьте, чтобы дождеватели были установлены во всех сегментах и зонах загородного участка. Убедитесь в том, что правильно определили диаметр труб. Теперь можно переходить непосредственно к сборке дождевальной системы. Проводить расчеты и составлять план можно не только вручную на обычном листе бумаги, но и с помощью специальных компьютерных программ. Например, в качестве такой программы возможно использование сервиса IrriSketch с бесплатным пробным доступом.
